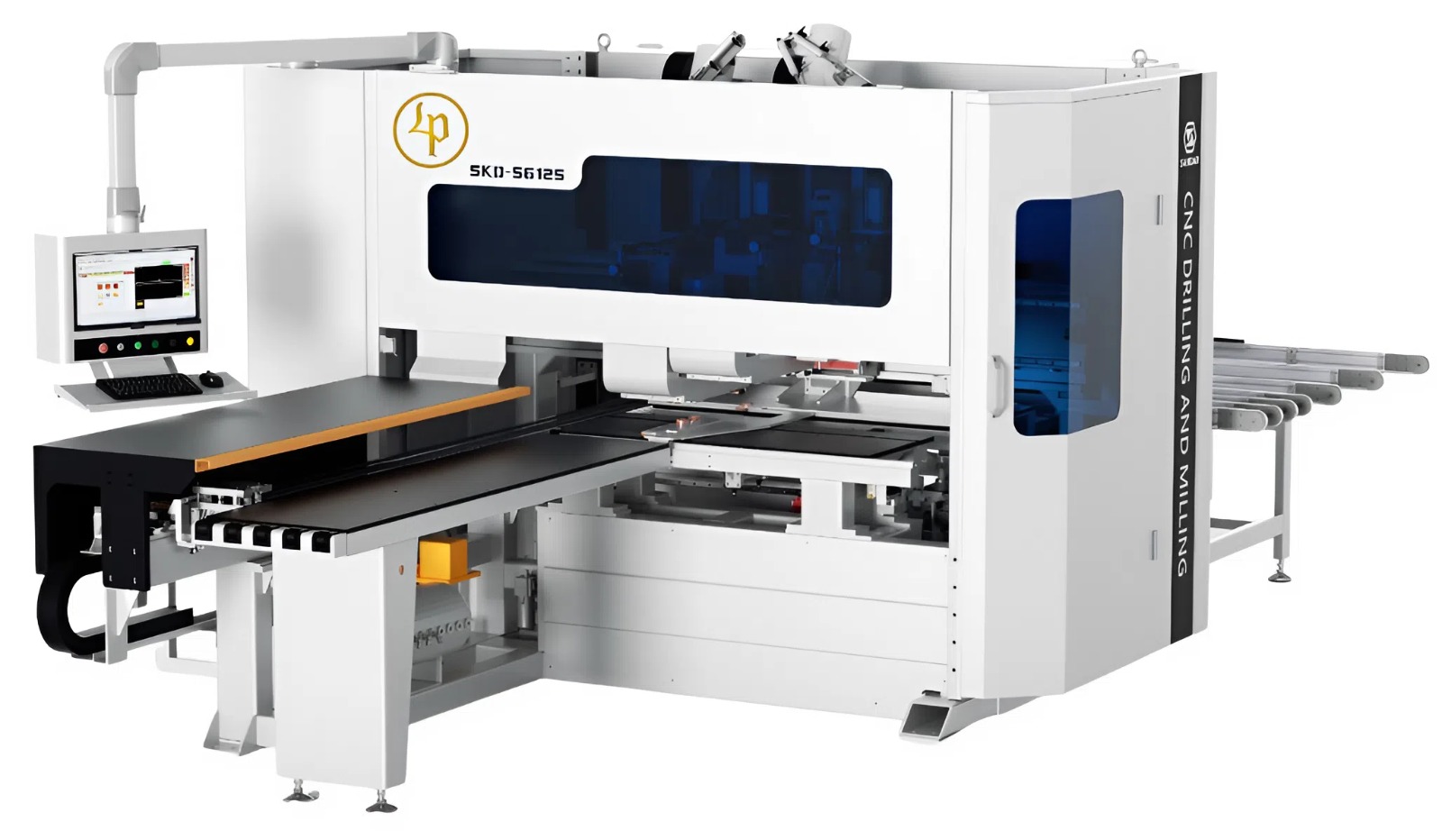

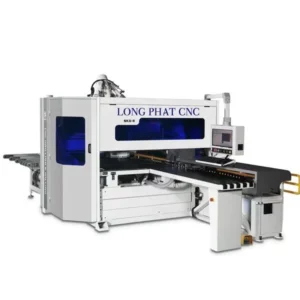

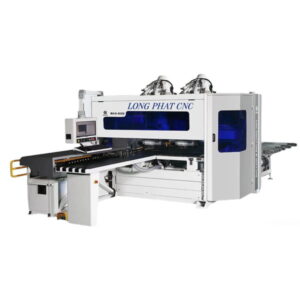

MÁY KHOAN SÁU MẶT CNC

Cấu hình tiêu chuẩn:

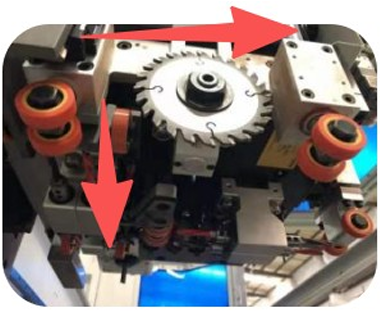

• Cụm khoan tích hợp lưỡi cưa theo trục X + Y
• Trang bị tự động cấp phôi phía trước, tự động tỳ cạnh và định vị dọc (bên trái)
• Tay cầm bên trái, kèm theo 1 súng quét mã QR / máy
• Bao gồm bàn hỗ trợ xả phôi dư và băng tải xả phôi dư

Kết cấu và hệ thống cơ khí chính:

• Thân máy dạng tải nặng, thiết kế bằng phần mềm 3D và phân tích ứng suất kết cấu tối ưu.
• Khung máy và các bộ phận quan trọng sử dụng thép chất lượng cao, xử lý ủ nhiệt, sau đó gia công một lần gá trên máy phay CNC với giàn long môn cỡ lớn, đảm bảo độ cứng cáp và độ chính xác cao, ổn định lâu dài trong quá trình gia công.
• Hệ thống điều khiển & truyền động: Servo điều khiển số theo công nghệ Đức, tương thích cao, dễ dàng kết nối với các hệ thống điều khiển trung tâm.
• Thanh răng – bánh răng độ chính xác cao, tuổi thọ dài.
• Servo drive & motor Inovance – thương hiệu hàng đầu Trung Quốc.
• Ray trượt tuyến tính tải nặng, có phớt dầu kín hoàn toàn, chống bụi tốt.
• Hệ thống bôi trơn trung tâm tự động, đảm bảo ray trượt vận hành mượt và bền bỉ.

Hệ thống điều khiển:

• Màn hình LCD 27 inch, chuột có dây, bàn phím có dây, cổng USB
• Hệ điều khiển CNC bus Đức, giao diện đồ họa trực quan
• Hỗ trợ nhập dữ liệu khoan từ CAD, thao tác nhanh, dễ sử dụng

Thông số kỹ thuật:

1. Thông số phôi và vận hành:

Hạng mục	Thông số
Chiều rộng phôi nhỏ nhất	50mm (chạy line ≥ 100 mm)
Chiều rộng phôi lớn nhất	1200mm
Chiều dài phôi nhỏ nhất	250mm
Độ dày phôi lớn nhất	50mm
Ghi chú độ dày	Khi dùng cụm khoan có lưỡi cưa, phía tay kẹp ≤ 32 mm
Chiều cao bàn làm việc	930mm
Áp suất khí làm việc	0.6 – 0.8 Mpa
Tổng công suất	28 kW
Trọng lượng máy	4T
Kích thước máy	5350*2700*2280mm

• Hành trình và tốc độ định vị các trục:

Trục	Hành trình	Tốc độ định vị
X1	3200 mm (ray 5160 mm)	140 m/phút
X2	3200 mm (ray 5160 mm)	140 m/phút
Y1	1400 mm	110 m/phút
Y2	1350 mm	110 m/phút
Y3	1400 mm	110 m/phút
Z1	90 mm	60 m/phút
Z2	70 mm	60 m/phút
Z3	90 mm	60 m/phút
U	1200 mm	90 m/phút

• Thông số cụm khoan:

Cụm khoan số 1
Hạng mục	Thông số
Khoan đứng	6 trục X + 6 trục Y
Khoan ngang	2 trước + 2 sau + 2 trái
Lưỡi cưa	Tích hợp X + Y
Công suất motor khoan	2.2 kW
Tốc độ	4500 vòng/phút
Lưu ý kỹ thuật của cụm khoan số 1 có lưỡi cưa
Hành trình trục Z của khoan ngang	≤ 16 mm (Do cụm khoan có lưỡi cưa tích hợp và bánh xe)
Khoan ngang ở cạnh bên	Độ dày phôi ≤ 32 mm
Phía tay kẹp – khoan đứng	Độ sâu tối đa ≤ 16 mm
Tọa độ Y khi dùng lưỡi cưa	≥ 60 mm
Cưa cạnh phía tay kẹp	Không sử dụng được (Do va chạm với tay kẹp)
Cụm khoan số 2
Hạng mục	Thông số
Khoan đứng	6 trục X + 6 trục Y
Khoan ngang	2 trước + 2 sau + 2 phải
Công suất motor khoan	2.2 kW
Tốc độ	4500 vòng/phút
Cụm khoan số 3
Hạng mục	Thông số
Khoan đứng	Ma trận 3 × 3
Khoan ngang	Không
Công suất motor khoan	2.2 kW
Tốc độ	4500 vòng/phút

• Thông số cụm router:

Hạng mục	Spindle 1	Spindle 2
Chuôi dao	ER25	ER25
Đường kính cán dao	1/2 inch	1/2 inch
Công suất motor	3.7 kW	3.5 kW
Tốc độ trục chính	18.000 vòng/phút	24.000 vòng/phút

• Hệ thống tự động và hỗ trợ:

Hạng mục	Mô tả
Cấp phôi & kẹp phôi	Tự động theo chương trình khoan
Bàn khí nổi di động	Di chuyển thông minh theo dữ liệu lỗ
Tỳ cạnh tự động	Servo điều khiển, định vị chính xác
Hệ thống hút bụi	Van hút tự động, phân phối thông minh
