| Model | CTW2513SK12F-H2T |
|---|

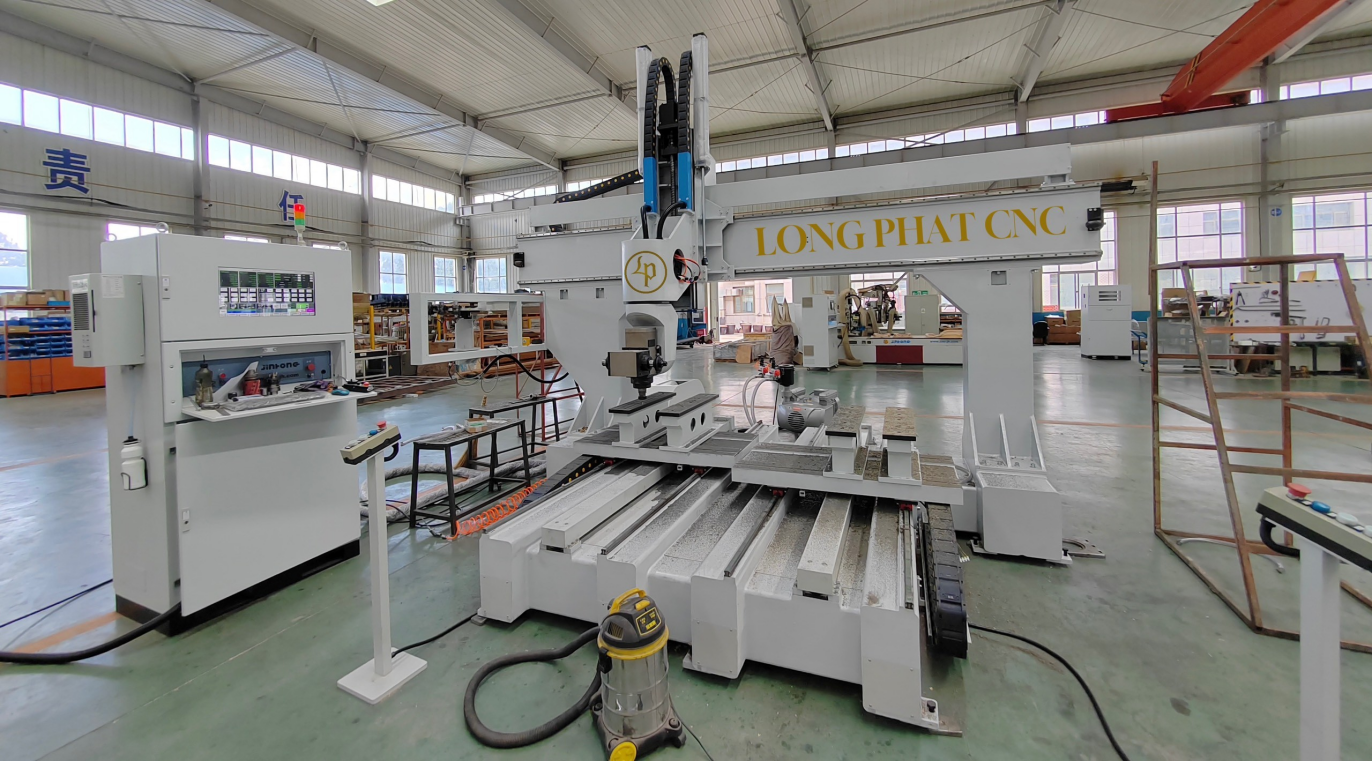

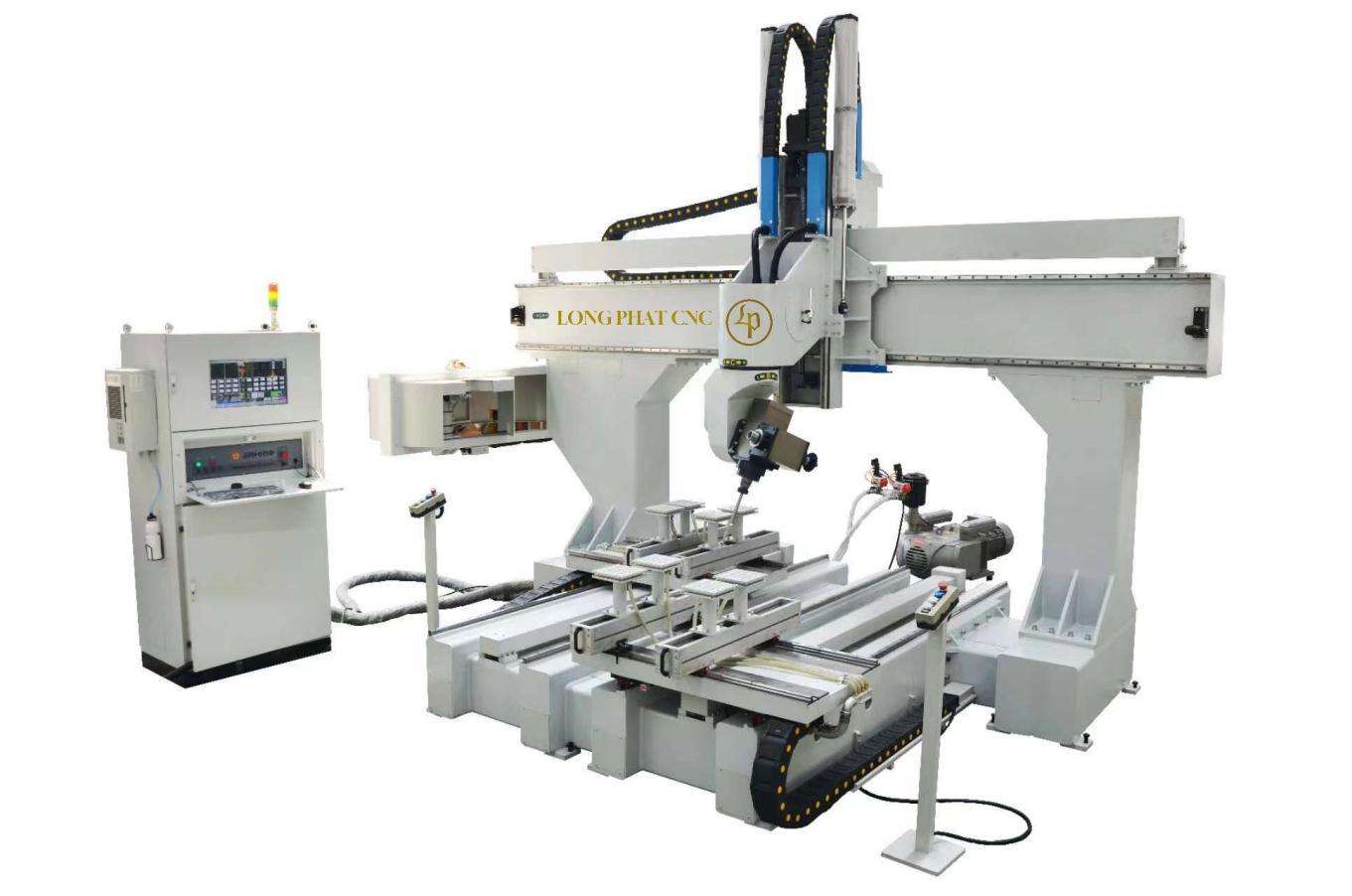

Máy phay CNC 5 trục 3 đầu thay dao tự động model CTW2513SK12F-H2T là giải pháp hàng đầu trong lĩnh vực gia công gỗ, gỗ ép, gỗ công nghiệp, PVC và các vật liệu tương tự. Máy đặc biệt phù hợp để tạo các sản phẩm có hình tròn, rãnh, bề mặt cong bên ngoài cũng như gia công các chi tiết phức tạp 2D và 3D.
Mục đích chính của máy là gia công gỗ, gỗ ép, gỗ công nghiệp, PVC, hình tròn, rãnh và bề mặt cong bên ngoài, xử lý 2D và 3D, xử lý bề mặt cong không gian.
Tham khảo thêm: Máy cắt phay 2 đầu được thiết kế chuyên biệt giúp gia công chính xác cao và tiết kiệm tối đa thời gian sản xuất. Xem ngay sản phẩm tại máy cắt phay 2 đầu để chọn lựa giải pháp tốt nhất cho xưởng gỗ của bạn!

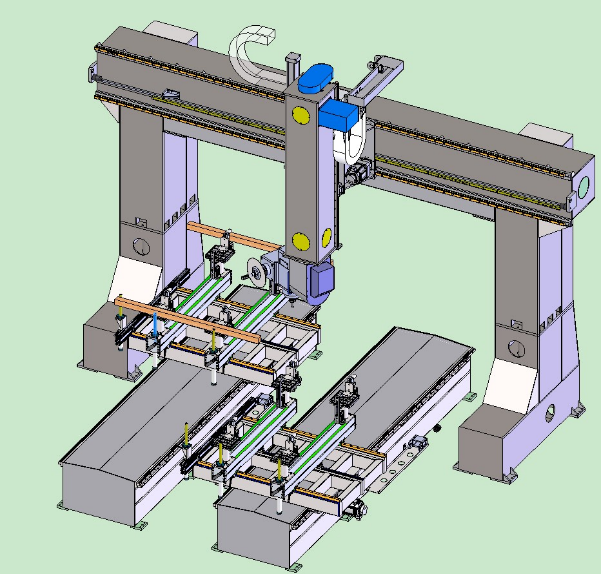

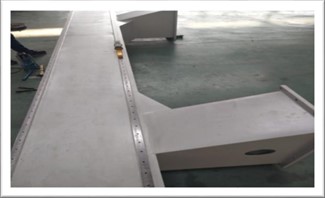

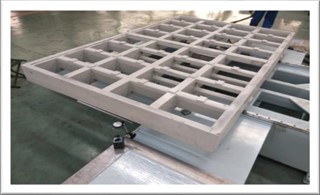

Máy gia công trung tâm năm trục CNC di chuyển mặt bàn, có lợi thế mạnh về cấu trúc vì long môn được cố định nên có thể đạt đủ độ cứng cáp và đủ lực từ thiết kế mà không làm tăng quán tính chuyển động. Trục X di chuyển trên long môn, trục Y di chuyển theo bàn. Hình thức chuyển động của trục X và Y về cơ bản là giống nhau.
Như vậy, độ chính xác và cứng cáp khi gia công có thể được tối đa hóa. Trong thiết kế truyền động, mô hình seri năm trục áp dụng cấu trục hộp truyền động xoắn ốc 6 cấp, cải thiện tốc độ truyền và độ nhạy của máy.
| Thông số | Giá trị |
|---|---|
| Nguồn điện | 380V±10%, 3 pha 4 dây, 50Hz±2% |
| Độ ẩm tương đối | 61-81% |
| Nhiệt độ làm việc | -5℃～40℃ |
| Nguồn hơi yêu cầu | 0.6Mpa (cần lọc và sấy) |
| Hành trình trục X | 3200mm |
| Hành trình trục Y | 2500mm |
| Hành trình trục Z | 800mm |
| Trục B | ±100° (0-200°) |
| Trục C | ±200° (0-400°) |
| Tốc độ di chuyển X/Y | 60m/phút |
| Tốc độ di chuyển Z | 20m/phút |
| Tốc độ di chuyển B/C | 120°/giây |
| Độ chính xác định vị X, Y, Z | ±0.1/200mm |
| Độ chính xác định vị khởi động lại | ±0.05mm |
| Tốc độ trục chính | 0-18000 vòng/phút |
Trục chính: thông qua biến tần để điều khiển tốc độ quay, tốc độ vô cấp 0-18000rpm, có thể cài đặt cùng- ngược chiều.
Trung tâm gia công CNC là lựa chọn lý tưởng cho những xưởng sản xuất muốn tối ưu hóa thời gian và giảm chi phí vận hành, đảm bảo chất lượng ổn định trong từng sản phẩm.
| Hình ảnh | Chi tiết |

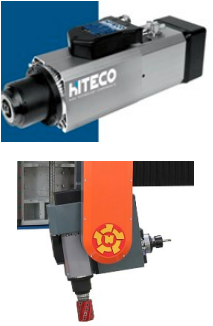

 | Cấu hình trục chính:Trục thay dao: 12kwTốc độ 18000vòng/phútGiá dao: HSK63F ER40Xuất xứ: Hiteco – Ý |
| Trục chính phụ: 7kw*2 Tốc độ: 18000vòng/phútPhương pháp lắp dao: thủ công, ER40Xuất xứ: Trung Quốc. | |
 | Giá dao:Thiết kế độc lập kiểu đĩa xoay tròn được điều khiển bằng servo.Số lượng dao: 16 |
 | Servo Syntec Đài LoanĐộng cơ tốc độ cao không cần bảo trì sản xuất tại Đài Loan, điều khiển bus M3 hỗ trợ mã hóa tuyệt đối. |
 | Biến tần:Model: MS300Thương hiệu: Delta – Đài Loan. |
 | Hệ thống:Hệ thống WINCE màn hình dao diện lớn, liên kết được với bàn phím và con chuột. Có thể kết nối mạng với máy khác.Thương hiệu: Syntec – Đài Loan. |

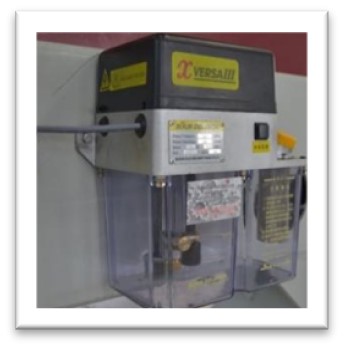

 | Bơm dầu:Điều khiển bằng phần mềm, tự động bơm dầu theo lượng và thời gian đã cài đặt. |
 | Thanh trượt TBI Đài LoanCó độ chính xác và độ cứng cao, khả năng chịu tải nặng ở tất cả các phía, độ ồn thấp và chuyển động êm ái.Chúng áp dụng thiết kế tiếp xúc bốn điểm kiểu Gothic, có thể chịu được tải theo mọi hướng. |
 | Vít me TBI Đài LoanĐảm bảo độ cứng và độ chính xác cao. |
 | Bơm chân không:Công suất: 5.5kw, 250 m³/h Thương hiệu: Đài Loan. |

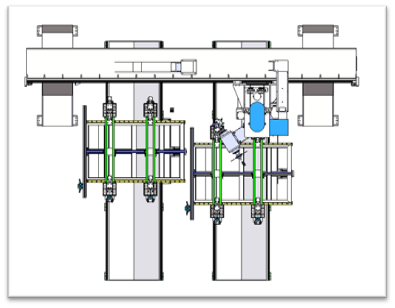

 | Bàn làm việc:Được trang bị 2 bàn làm việc phẳng, kích thước của một bàn đơn là 1220*2440mm, bàn hút chân không bằng nhựa phenolic, có thể chịu tải trọng đều 200Kg, rãnh bịt kín sử dụng ron cao su ∅8mm. Mỗi bàn làm việc được trang bị 6 ben định vị.Một mặt bàn có thể xử lý phôi tối đa 1220*2440mm; hai mặt bàn có thể được đồng bộ hóa thành một bàn, phạm vi phôi tối đa lên đến 2440*2440mm. |

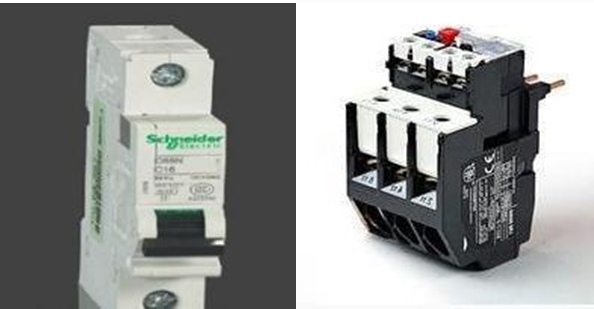

 | Thiết bị điện:Để đảm bảo độ bền và an toàn cho các bộ phận quan trọng của thiết bị điện, rơ le, cầu dao, công tắc nút nhấn đều được sản xuất từ thương hiệu Schneider của Pháp. |
Máy CNC trung tâm CNC có khả năng xử lý các chi tiết phức tạp với tốc độ nhanh, độ ổn định cao, đáp ứng tốt nhu cầu sản xuất hàng loạt.

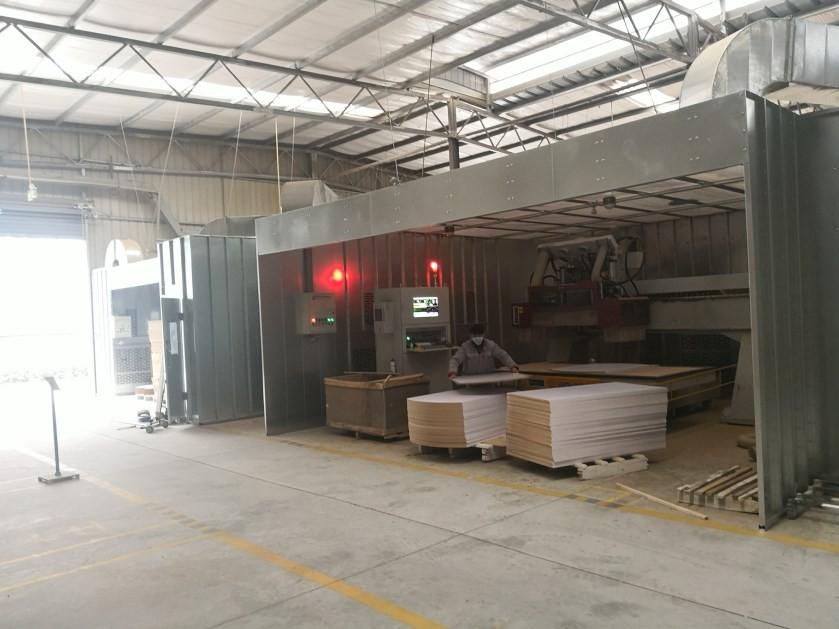

Người mua nên xây dựng phòng hút bụi sau khi máy đi vào vị trí để che phủ hoàn toàn thiết bị, thuận tiện cho việc loại bỏ bụi bẩn(Chi phí của phòng thu bụi sẽ do người mua chịu).
Máy gia công trung tâm CNC được ứng dụng rộng rãi trong sản xuất nội thất, giúp gia tăng năng suất và độ chính xác cao trong từng chi tiết sản phẩm.
